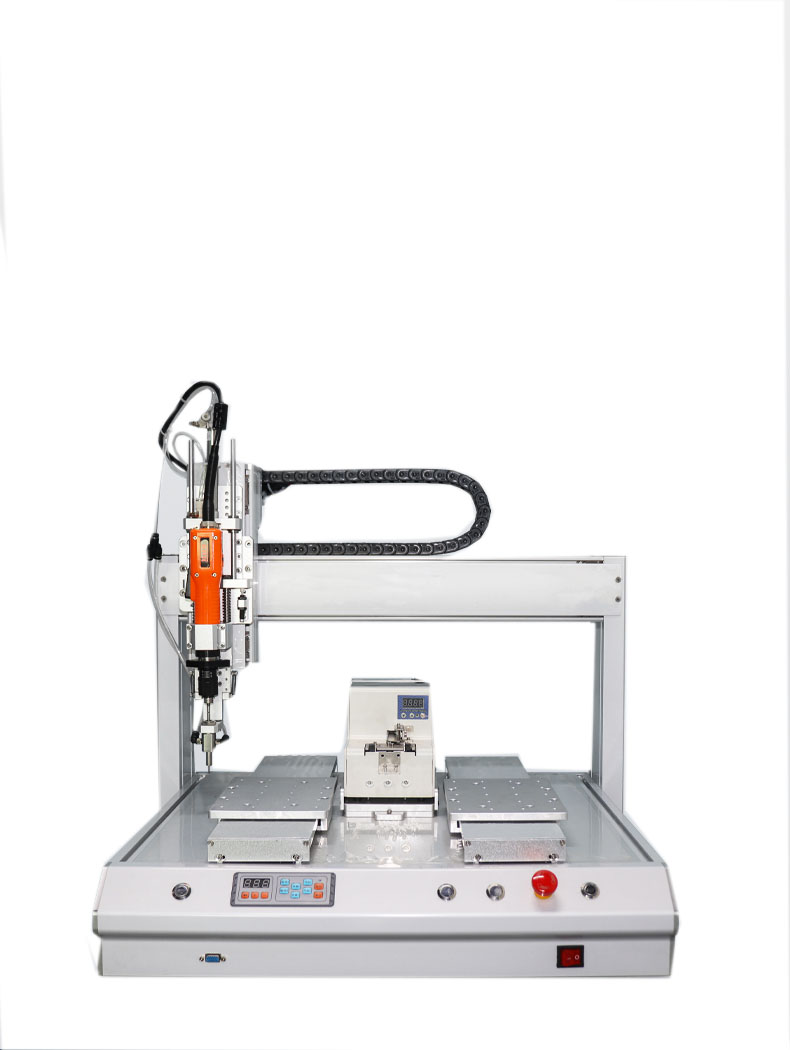

双Y轴锁螺丝机

product description

产品详情




二、设备参数

工作电压:AC220V 50HZ单相               工作气压:6KG

运动轴数:4轴                  额定功率:500W

定位精度:±0.02mm               锁付效率:1S(视螺丝长度)

运行速度:600mm/sec(X-Y)            驱 动 器:伺服或步进

工作环境:-20°- 40°C                 机  架:铝合金

整机重量:100KG

人机界面:维纶触摸屏(手持教导器)

控制系统:松下PLC(或运动控制卡)

行程范围:(300~900)*(300~900)*(100~300)

外形尺寸:(X行程+200)*(Y行程+200)*(Z行程+200)

检测功能:滑牙、浮锁、漏锁。

锁付不良处理:蜂鸣器报警,暂停。

三.功能说明

1.X、Y1、Y2、Z四轴机械手平台,动态追加点位。

2.点位编辑有:编辑模式、教导模式。

3.左右轴可单独设定坐标,也可锁不同产品。

4.控制系统PLC+触摸屏+伺服电机。

5. 使用灵活,根据设定好的坐标,自动完成产品锁付。更换产品,只要通过修改锁付点坐标即可

6.效率更高,左右轴交替锁付。



四.注意事项

1.倒入料仓的螺丝不要超过轨道的下面高度,以免增加电机负荷,缩短电机使用寿命。。

2.每台螺丝机为一种螺丝专用。请使用与本机器规格相符的螺丝。螺丝规格相近(螺丝帽和螺牙直径一致)可共用(长度不同+/-5mm)。

3.机器稳定性三个要素:

A、尽可能保证螺丝品质(螺丝不能有油污);

B、定期清除料仓不符合规格之螺丝或异物;

C、简单夹料等问题,操作人员可排除故障。

4.请不要将机器放在潮湿,高温,不平整的地方,请保持机器表面的清洁。

5.机械结构部件:轨道、分料器,使用高强度特殊热处理材料,并经消磁处理,减低对螺丝整列的干涉,除清洁工作外,无需任何保养。在取用轨道上螺丝时,请勿施予不当之力量,而损伤轨道。

6.机器在运行中,请勿将手指与异物插入料仓,以免造成伤害。

7.本机在长时间不使用下,请关闭电源开关,并将电源插头拔离插座,在使用过程中,若发生异常现象时,请先关闭电源并与厂商联系。
